农用机械多应用于有泥土、碎屑、洪流、灰尘、腐蚀性化学品、雨水或者极热极寒的温度环境，还存在长时间不工作，再突然面临高强度工作的现象，设备的密封问题是一大难题。在此背景下，催生了盒式油封。盒式油封以其独特的结构和优异的密封性能，在复杂工况下被广泛使用。盒式油封的发展过程更像是一部驱动系统应对日益严苛的工况和不断提升的可靠性要求而不断演化的技术史，其核心发展逻辑是从简单的单一件，进化到多部件集成的系统化解决方案。
一、盒式油封的定义
盒式油封是一种预组装、多功能、一体化的径向轴密封系统。它是将多个独立密封元件（如主密封唇、防尘唇、金属骨架、弹性体、弹簧等）在工厂内精密组合并封装在一个刚性金属外壳（通常为冲压钢或铸铁制成的“盒子”）内的密封总成。这个外壳既是结构支撑体，也是安装基准，形成一个刚性的模块化单元，以实现长效、可靠、双向密封之目的。
一般的盒式油封具有以下关键结构特征：
集成性：多种功能组件（密封、防尘、耐磨、支撑）集于一体。
刚性外壳：提供结构强度，确保安装尺寸稳定，抵抗变形。
预组装：所有内部部件的关系和预紧力已在出厂前设定完毕。
二、工作原理

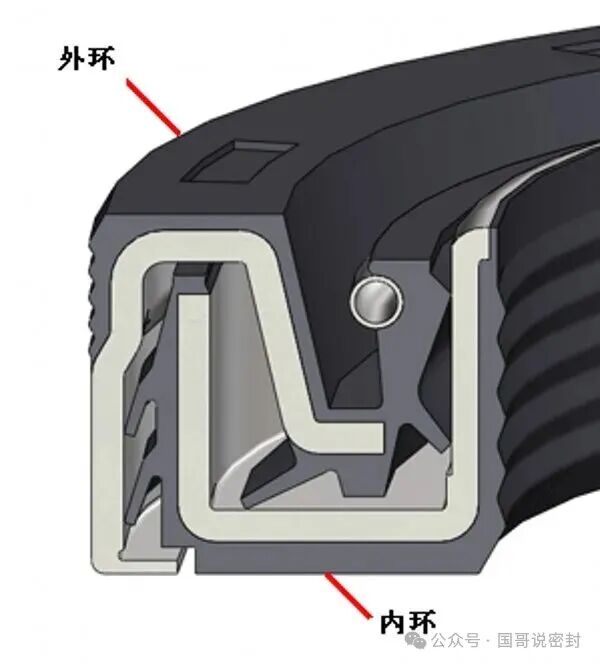

盒式油封通常由外环和内环两部分组成，其结构相较于普通油封更为复杂。外环部分类似于我们常见的骨架油封，但经过特殊设计，具有定位、防尘及储油等附加功能。而内环部分，也称滑环，是盒式油封的独特之处。在工作时，滑环会随着旋转轴一起转动，而密封唇则仅与滑环进行配合和相对旋转运动。结构型式可以参考下图所示。

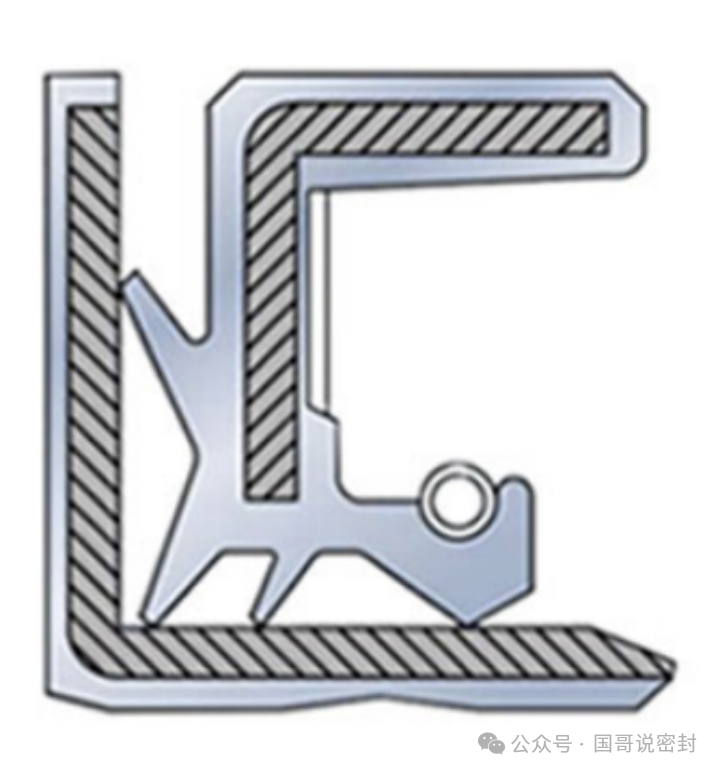

图1 盒式油封结构示意图
盒式油封的密封效果通过多重机制协同实现，其核心是静态密封与动态密封的结合。
主密封唇 ：通常带有弹簧（或无弹簧设计），与轴表面紧密贴合，形成径向密封，防止润滑油向外泄漏。关键技术点在于无弹簧密封唇可降低摩擦和发热；部分设置了流体动力槽，在轴旋转时产生泵送效应，将泄漏的油推回腔内。
防尘唇 ：位于外部，阻止灰尘、泥水等污染物进入密封腔。 根据需求，可以采用多道防尘唇设计，提升防尘效果。
迷宫结构：在内外环之间形成曲折的通道，增加污染物进入的阻力，同时减少润滑油的直接泄漏路径。 增强型迷宫结构可在高压清洗或浸入应用中彻底阻隔污染物。
流体动力槽 ：在密封唇表面设计微细的沟槽（流体动力槽），在轴旋转时产生定向泵送效应，将泄漏的油推回密封腔。 不仅可以降低拖曳扭矩，还可以提升密封效能。
自适应唇口 ：采用柔性唇口几何结构，可自适应轴心偏移与轴向位移，保持密封接触的稳定性。
三、常见结构形式
盒式油封没有统一的标准，存在许多不同的结构型式，一般可根据集成度和功能特点分为以下两大类：内外环分体式和集成式盒式油封，集成式盒式密封更像我们所理解的盒式油封。
表1 盒式油封常见结构型式
|
结构型式 |
描述 |
典型示例 |
|
分体式盒式油封
|
由外环（固定于轮毂壳体）和内环（固定于轴）组成，两者之间通过密封唇、防尘唇及迷宫结构配合。 |
|
|
集成式盒式油封 |
将多个密封元件（主密封唇、防尘唇、迷宫等）集成在一个单元内，安装时整体压入。 |
|
四、盒式油封的优缺点
盒式油封是为应对极端严苛、高可靠性要求的工况而设计，其优缺点也非常突出。简单来说，它是一种用更高复杂度和成本，换取极端工况下超长寿命和极致可靠性的高性能解决方案。
这些优缺点源于其核心设计理念，需要结合来看：
优点的核心：系统化设计。盒式密封的本质是将动态密封、静态密封、防尘和结构支撑等功能系统性地集成在一个刚性的“盒子”里。这带来了无与伦比的密封可靠性和对恶劣工况（泥浆、粉尘、高负荷）的抵抗能力，这正是其不可替代的价值所在。
盒式油封还有个最大的优点，就是对轴的加工要求大幅降低了。从其结构可以看出，密封唇是不与轴表面接触的，所以与普通普通油封相比，轴的表面粗糙度、表面硬度要求都大大降低。所以整个加工成本也会降低。
缺点的根源：为性能付出的代价。其缺点几乎都是优点的“副产品”。例如：高成本与维修不便，源于其高度集成化和长寿命设计（它本就不希望被频繁拆卸）。体积与重量，是为了容纳多重密封结构和提供刚性支撑所必需的空间。
关键平衡点：摩擦与密封。这是核心技术挑战。优秀的盒式密封通过流体动力槽等设计，在几乎不影响密封效果的前提下，大幅降低摩擦，实现了“高性能”与“低能耗”的平衡。
下表清晰地概括了盒式油封优点与缺点：
表2 盒式油封的优点与缺点
|
方面 |
优点 |
缺点 |
|
密封性能 |
卓越的多重防护：集成主密封唇、防尘唇及迷宫结构，实现双向密封（内封油、外防尘），防污能力极强。 |
|
|
可靠性与寿命 |
超长使用寿命：设计寿命常与轮端轴承匹配，支持免维护理念，故障率低。 |
维修不便：失效后通常需整体更换，且可能涉及轴承再润滑，维修成本和时间较高。 |
|
安装与性能 |
安装简便稳定：作为预装整体单元，安装简单，质量一致；刚性外壳抗变形，对轴的偏摆、跳动容忍度更高。 |
结构复杂，成本高：设计、材料和制造工艺复杂，单价远高于普通油封。 |
|
摩擦与效率 |
可优化为低摩擦设计，能显著降低摩擦扭矩，减少能耗和发热。 |
多道接触密封，必然会增大摩擦力，对于有低功耗需求的部位有一定挑战。 |
|
空间与系统 |
功能高度集成：一个部件提供完整密封方案，节省设计空间。 |
体积和重量较大：对紧凑型设计有挑战；重量也更大。 |
盒式密封的优缺点是高性能密封解决方案的一体两面：
当你需要应对：重载、长距离、恶劣环境、高可靠性要求、长保养周期时，它的优点（超强密封、长寿命、高可靠）就是刚需，其缺点（成本、体积）是可以接受的必要投入。
如果是：轻载、低速、清洁环境、成本极度敏感或空间极端紧凑的应用中，普通唇形油封可能更具性价比。
五、主要的应用场景
盒式油封主要应用于以下领域：
商用车轮毂 ：重型卡车、客车、挂车的轮毂密封。 该领域具有高转速、大径向载荷、频繁振动等特点，需防尘、防水、防泥浆。
工程机械 ： 混凝土泵车、挖掘机、装载机、履带车辆的车桥轮毂密封。 工程机械的工作环境极脏、有泥浆、磨蚀性颗粒。
农业机械 ：拖拉机、收割机、播种机的轮毂、齿轮箱密封。 农机设备长期暴露于多尘、泥泞环境；需耐腐蚀、耐候。
电动汽车轮毂电机 ：轮毂电机的密封。 需要高防护等级（IP67）、低摩擦损失、长寿命。
轨道交通 ：列车轮对、齿轮箱密封。 具有高速度、高振动、需免维护等特点。
六、未来发展趋势
1. 材料创新
高性能弹性体：采用HNBR、FKM、ACM等材料，并改进相应的配方，以提升耐温、耐油、耐腐蚀性能等能力。
复合材料：在唇口部位嵌入低摩擦涂层（如PTFE）或采用自润滑材料，进一步降低摩擦扭矩。
2. 结构优化
未来将进一步优化通道几何，提升防尘防水性能。
集成式设计：将油封与轴承、传感器等集成，形成“智能轮端”模块，实现状态监测与预测性维护。
3. 低摩擦与能效提升
无弹簧密封唇：降低摩擦损耗，节省燃油。
流体动力沟槽优化：通过仿真（FEA）与测试，优化沟槽形状，实现更低拖曳扭矩。
4. 智能化与状态监测
集成传感器：在油封内嵌入温度、振动、磨损传感器，实时监测密封状态，实现预测性维护。
无线传输：将监测数据无线传输至车载系统，提醒更换时机。
5. 长寿命与免维护
设计寿命与整车匹配：某些轮毂系统实现80万公里免维护，油封作为关键部件需在整体设计中优化。
6. 标准化制定
行业标准统一：推动盒式油封的尺寸、性能标准化，便于OEM采购与更换。
7. 环保与可持续性
减少润滑油泄漏：通过更可靠的密封，降低环境污染、能源损耗。
长寿命设计：减少更换频率，降低废弃物产生。
盒式油封通过多重密封唇、迷宫结构、流体动力槽等设计，在商用车轮毂等严苛工况下提供长效、可靠的密封。未来，其发展将聚焦于材料创新、结构优化、低摩擦及系统级集成，以满足电动汽车、长寿命免维护轮端等新兴需求。
